河北水泵擴散型過濾器

     河北水泵擴散型過濾器廠家【普惠】電話03178294124，水泵擴散型過濾器廠家供應，制造河北擴散過濾器   好的。型號全、質量優良、到貨快！可定做異形尺寸。

      一.【水泵擴散型過濾器產品功能】：水泵擴散型過濾器安裝在泵的吸入端，用于過濾介質中的雜質，保護入泵的介質清潔，從而保護設備不被損壞。水泵擴散型過濾器主身底部設有排氣排污口，方便排氣，排污時使用。規模生產，同時承接一臺訂單業務。

  二.水泵擴散型過濾器工作原理：

     水泵擴散型過濾器，介質由   端進入過濾網筒外部經網眼過濾后進入網筒內部，潔凈的介質由出口進入泵的吸入端。而雜質留在網筒外部，打開排污口進行排污。打開后端蓋取出過濾網筒進行清洗。

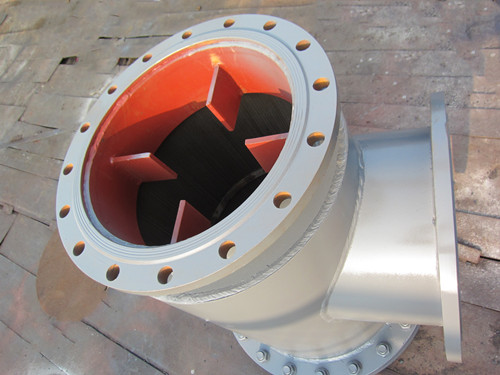

 擴散過濾器是通過濾筒外部過濾的過濾器。在出口設有分散片裝置，這一點是普通Y型過濾器沒有的。

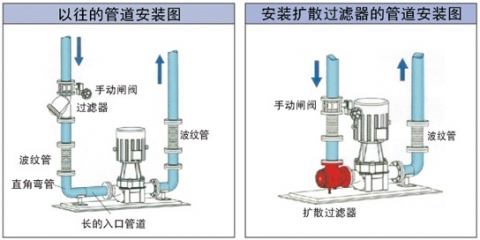

      圖片一：擴散型過濾器典型安裝對比圖：

從上面的圖片中左圖中可以看出來，這個圖片里展示的就是原來傳統的泵口配套過濾器安裝形式，管道在進水方向上裝了Y型過濾器，來達到過濾器除污的目的，在管道拐角處使用了彎頭直角彎頭管連接泵口。右圖中進水方向，直接安裝了水泵擴散過濾器在拐角處，這樣同時起到了過濾除污的作用，又節省了直角彎管的使用。這樣安裝   簡單，   速度適宜。

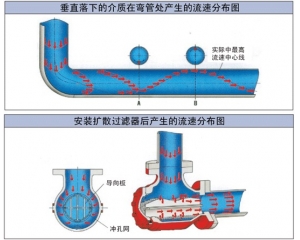

圖片二：安裝擴散型過濾器的前后對比圖。

     上面的圖片中，靠上面的圖片是表示不安裝擴散過濾器的情況下，垂直流下的介質在在直角管處的流速分布圖。下面是對比的安裝擴散過濾器后的對比介質的流速圖，通過圖片對比能明顯的看出來，介質經過擴散過濾器后，流速   均勻，   穩定了，因?yàn)閿U(kuò)散過濾器在出口具有特別的結構設置。

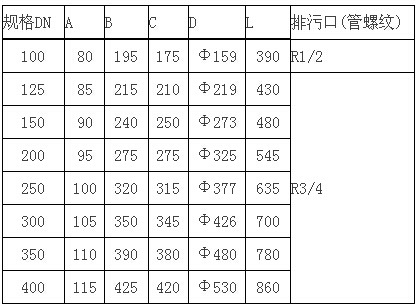

      三.水泵擴散型過濾器結構尺寸：

    四.水泵擴散型過濾器采購常用詳細參數:

      1.口徑:50mm-400mm； 出口直徑口徑可與入口直徑口徑不一致，通常是一致的。
      2.   大工作壓力級別有三個，1.0MPa，1.6MPa，2.5MPa；
      3.濾筒精度：40目-4目；（40目網孔大小是0.425mm，4目網孔大小是4.75mm。）
      4.適用介質：水，油；
      5.型式：上入口水平出口，濾網水平抽出，法蘭連接
      6.水量：單位小時過濾量大。
      7.濾芯網孔：≤2.5mm。如果您有特別要求，可以按要求定做生產。
      8.運行水阻：≤250mmH20
      9.設備總長度：≤982mm

       普惠閥門功能相以產品有：GL41HY型過濾器，ZP自動排污過濾器，對比選購   適合的，期待與您溝通！撥打電話03178294124！
