| 二、鉸鏈波紋補償器應用舉例： |
某熱管安裝溫度：20℃，通徑500，工作壓力0.6MPa(6kgf/cm2)， 低溫度-10℃，碳鋼管線膨脹系數a=13.2×10ˉ6/℃。 |

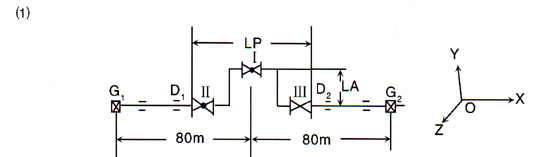

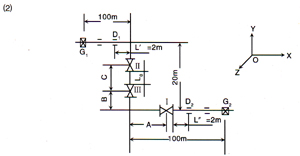

| 就如下管路安裝形式設計計算： |
|
1、確定位移量：
△X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm
2、選用補償器：

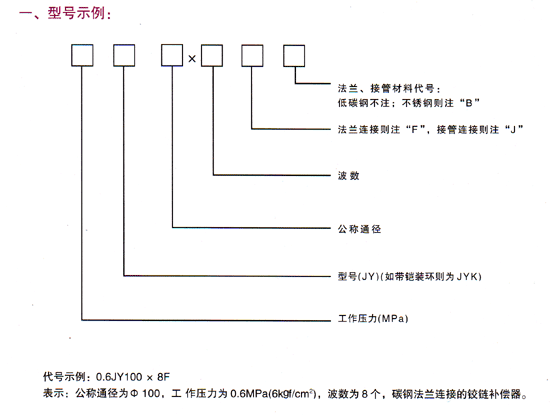

補償器Ⅰ選用：0.6JY500×6J，θ0=±8°(額定位移2×8°)
LⅠ=1.1m,KθⅠ=197N·m
補償器Ⅱ、Ⅲ選用：0.6JY500×4，θ0=±5°
LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度
|
|
即LA（ 大于等于）≥997.69mm……（1）
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2）
（Lp為補償段安裝長度）
根據（1）式，取 余量，將LA值向上圓整：
LA=1200（在安裝跨距要求允許條件下，LA適當大一點好）

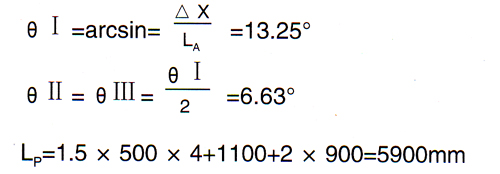

實際工作角位移 |
|
3、鉸鏈波紋補償器考慮冷緊問題：
為了 管路受力狀總況，設計安裝時通常對補償器進行冷緊。冷緊量按以下公式計算： |
|
所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm）
4、計算支座承受載荷：
下面分析固定支座G1、G2和導向支架D1、D2的受力情況。

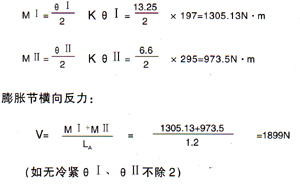

a、膨脹節變形力矩。 |
|
b、 G1點： D1點：
Fy=Fz=0 Fx=Fy=Fz=0，Mx=My=0
Fx=-V=-1899N Mz=MⅡ=973.5N·m
Mx=My=Mz=0
G2：
Fx=V=1899N D2：Fx=Fy=Fz=0，Mx=My=0
Fy=Fz=0，Mx=My=Mz=0 Mz=-MⅡ=-973.5N·m
受力圖： |
|
|
| |
|
| |
