曲管壓力平衡式補償器(QYP)

   曲管壓力平衡式補償器(QYP)廠家河北普惠為您提供曲管壓力平衡式補償器介紹，曲管壓力平衡式補償器訂貨參數，曲管壓力平衡式補償器結構用料、曲管壓力平衡式補償器安裝使用說明。

曲管壓力平衡式補償器(QYP)介紹

   曲管壓力平衡型補償器的前端(輸流端)有兩個上作波紋管，后端(育端)有一個平衡波紋管構成，工作波紋管吸收來自彎管端產生的橫向位移，平衡波紋管轄吸收直管段的軸向位移，當彎管需產生橫向位移時拉上球面螺母繞球面墊圈轉動，同時拉桿承受內力推力，因此該補償器常用于泵、罐、壓縮機、汽輪機山口處，以減 少對上述設備的作用力。

   曲管壓力平衡波紋補償器用途：安裝在管道的拐彎處或與設備連接的空間的管道上。它能補償軸向位移、橫向位移、而不會對管道系統產生內壓推力。常用于泵、壓縮機、汽輪機及其他對載荷敏感的管道系統。且能吸振降噪，設備   運行。曲管壓力平衡式補償器型號補償量根據用戶要求。

曲管壓力平衡式補償器訂貨參數：

   1.壓力。工作壓力、設計壓力。0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa；

   2.溫度。日常運行溫度、設計溫度?？沙惺艿墓ぷ鳒囟龋?50℃ - 420℃；

   3.輸送介質。液體或氣體；

   4.連接方式：接管焊接或法蘭連接，法蘭執行標準。

   5.補償量。   關鍵的補償量數據   要有。如果不能提供補償量數據，要能提供管線長度和上面1到4項的數據，這樣可以推算出補償量的大數據。

曲管壓力平衡式補償器結構用料

   1.波紋管材質：不銹鋼304、不銹鋼316L、321等；

   2.法蘭和接管材質：碳鋼或不銹鋼304、316L、321等；

   5.拉桿螺栓、螺母：碳鋼。

   曲管壓力平衡式補償器結構用料材質的確定有現場使用工況決定的，使用溫度、、壓力等級等決定。

曲管壓力平衡式補償器安裝使用：

   1.曲管壓力平衡式補償器一般應用在架空的直管線上，水平安裝。

   2.曲管壓力平衡式補償器安裝完后，所有的小拉桿須拆除。小拉桿是指補償器外面的絲杠桿，它的用途一個是在補償器運輸過程中免受損壞一個是安裝時避免硬拉伸壓縮。安裝打壓完工后，   要拆除，曲管壓力平衡式補償器才能起到補償?shù)淖饔玫摹＝褂冒惭b拉桿、限位拉桿起吊。

   3. 嚴禁焊渣濺傷波紋管。

   4.   按產品流向標志安裝。

   5.波紋管兩端   合理的設置導向支座及固定支座。

   6.不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。

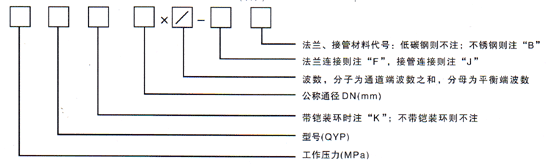

曲管壓力平衡式補償器型號示例：

   曲管壓力平衡式補償器示例：0.25QYP700×8/4JB 。   表示：公稱通徑為φ700mm，工作壓力0.25Mpa，波數為8/4，不銹鋼接管連接的曲管壓力平衡式波紋補償器。

曲管壓力平衡式補償器補償量及支點受力計算

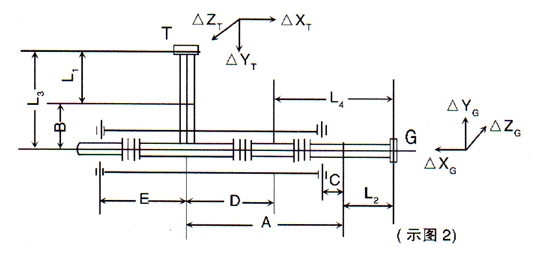

   [例]曲管壓力平衡式波紋補償器：某管道系統通徑DN為700，工作壓力為0.6Mpa，工作溫度120℃，安裝溫度為20℃，   低環境溫度-10℃，管道材料為碳鋼，圖中，T點和G點為支點或設備出口、   。T、G兩點位置的初始位移分別為△XT=1.7mm，△YT=3.0mm,△ZT=0，△XG=6mm，△YG=4.5mm，△ZG=3mm，L1=0.9mm，L2=5.5。

       解：選700通徑工作壓力0.6 Mpa(6kg/平方米)的曲管壓力平衡型波紋管。我們先選0.6QYP700×8/4，接管等零件為碳鋼。
